ACP 시트 가이드: 구조, 화재 등급, 제조 및 구매 체크리스트

동일한 외관 패키지에 대한 두 개의 견적은 두 사양 시트 모두 ACP로 표시되는 동안 30% 떨어져 있을 수 있습니다. 간격은 일반적으로 패널 중앙에 숨겨져 있습니다. 한 시트에는 폴리에틸렌 코어가 있고 다른 시트에는 광물 내화 등급 코어가 있으며 단일 레이어는 화재 분류, 가격 범위 및 재료가 합법적으로 설치될 수 있는 건물을 결정합니다. 알루미늄 복합 패널 시트의 약자인 ACP 시트는 두 개의 얇은 알루미늄 스킨이 코어에 접착된 샌드위치입니다. 잘 정의된 소재로 평면성과 강성, 경량성을 모두 갖췄습니다. 잘못 지정하면 규정 준수 및 책임 문제가 발생합니다.

ACP 시트의 구성

모든 ACP 시트는 동일한 구성 논리를 따릅니다. 일반적으로 두께가 0.3~0.5mm이고 1xxx 또는 3xxx 시리즈 합금으로 압연된 두 개의 알루미늄 스킨은 폴리에틸렌(체육), 미네랄 충전 난연(FR) 화합물 또는 밀도가 높은 A2 등급 미네랄 코어 코어를 샌드위치합니다. 3, 4, 5, 6mm의 총 두께는 대부분의 프로젝트에 적용되며 4mm가 외벽의 기본값입니다. 1,220~1,575mm의 표준 코일 폭은 동일한 범위의 패널 폭이 되며 출력이 코일에서 연속적으로 실행되기 때문에 절단 길이는 특별 주문이 아닌 4~6m가 일상적입니다.

마무리는 피부에 남아 있습니다. 폴리에스터 페인트는 내부 패널에 적합한 반면, 프라이머 위에 약 25~30 마이크론의 PVDF 탑코트가 UV 노출에 대해 색상과 광택을 유지하므로 허용되는 외부 시스템입니다. 샌드위치 효과는 역학을 설명합니다. 가벼운 코어로 두 개의 얇은 스킨을 분리하면 굽힘 강성이 증가하므로 4mm 시트는 평방 미터당 무게가 대략 6~8kg에 달하면서 훨씬 더 무거운 판처럼 동작합니다. 동일한 구조를 통해 후면 스킨에 연결된 V 홈을 통해 패널을 선명한 트레이와 코너 카세트로 접을 수 있는 시그니처 제조 방법이 가능해졌습니다.

화재 등급: PE, FR 및 A2 코어 사이의 경계

핵심은 이 업계의 구분선입니다. PE 코어 시트는 저렴하고 접기 쉬우며 간판 및 인테리어용으로 완전히 합법적이지만 타거나 떨어지기 때문에 현재 많은 국가에서 정의된 높이 이상의 외관에 사용을 제한하거나 금지하고 있습니다. 미네랄로 채워진 FR 코어는 일반적으로 EN 13501-1에 따라 클래스 B에 도달하는 반면, 밀도가 높은 미네랄 코어는 대부분의 고층 코드에서 기대하는 등급인 A2-s1,d0에 도달합니다. 북미에서는 ASTM E84 화염 확산 및 연기 발생 지수가 동일한 역할을 합니다. 패널이 외관 사양에 들어가기 전에 내화성 마케팅 단어가 아닌 테스트 인증서에 인쇄된 분류를 읽으십시오.

방사형 차트는 단일 실험실 값이 아닌 일반적인 업계 경험을 반영하는 점수를 사용하여 장단점을 하나의 보기로 압축합니다. PE 프로필은 이 재료가 여전히 판매되는 이유를 설명합니다. 가격이 저렴하고 쉽게 접힐 수 있으며 평평하게 유지되지만 화재 안전 및 코드 승인은 맨 아래에 있습니다. FR 프로필은 대부분의 중층 작업을 시작하는 클래스 B 등급에 대해 적당한 비용 프리미엄을 거래하는 균형 잡힌 중간 경로입니다. A2 프로파일은 고층 사양이 요구하는 화재 안전 및 코드 승인 측면에서 바깥쪽 가장자리까지 확장되어 있으며, 성형성과 비용 점수는 해당 준수의 가격을 보여줍니다. 광물 코어는 라우팅 및 접기가 더 까다롭고 그 뒤에 있는 더 엄격한 프로세스 제어로 인해 비용이 추가됩니다.

하나의 설치 공간에서 세 가지 등급을 모두 생산하려면 추측 없이 핵심 공식과 결합 매개변수를 전환할 수 있는 라인이 필요합니다.

A2/B1 양방향 금속복합패널 생산 라인 하나의 공간에서 PE/B1과 클래스 A 내화성 코어 생산을 전환하는 이중 목적 라인은 추측 없이 코어 공식과 결합 매개변수를 변경하는 라인에 대한 이전 논의와 일치합니다. 제품보기 →

연속선에서 ACP 시트를 만드는 방법

거의 모든 품질의 ACP 시트는 연속적인 코일-패널 라인에서 생산되며, 각 단계는 완성된 패널에 지문을 남깁니다. 중단 없는 공급을 위해 상단 및 하단 알루미늄 코일이 풀리고 접합됩니다. 세척 및 화학적 전처리 단계에서는 페인트와 접착제가 잘 붙을 수 있도록 표면을 조절합니다. 사전 도장되지 않은 코일은 경화 오븐이 있는 프라이머 및 탑코트 스테이션을 통과합니다. 압출 PE이든 공급된 미네랄 시트이든 코어는 열 접착 필름으로 덮고 필름이 활성화될 때까지 가열한 다음 닙 롤러 장치에서 두 스킨에 대해 압착됩니다. 냉각, 가장자리 다듬기 및 길이에 따른 절단으로 런이 마무리됩니다.

이 순서에 따른 온도 제어는 수십 년 동안 접착 상태를 유지하는 패널과 1년 이내에 박리되는 패널을 분리합니다.

꺾은선형 차트는 코일 입구부터 패널 출구까지의 대표적인 열 프로파일을 보여주며, 값은 고정 레시피가 아닌 일반적인 설정점으로 제공됩니다. 풀기, 청소 및 건조를 통한 완만한 등반은 알루미늄에 충격을 주지 않고 습기를 제거합니다. 페인트 화학은 접착력과 내후성을 위해 완전한 가교가 필요하기 때문에 경화 영역은 225 근처에서 최고조에 이릅니다. 그런 다음 접착 필름이 활성화되어 피부의 미세 질감으로 흘러 들어가는 창인 라미네이션 영역에서 온도가 약 200도로 안정됩니다. 닙 단계에서는 접착 라인이 고르게 형성되도록 열을 가압하고, 주변 방향으로 최종 낙하하면 절단 전에 접착이 고정됩니다. 이것이 바로 냉각 방식이 박리 테스트 결과에 직접 나타나는 이유입니다.

불연성 출력 전용 라인은 더 엄격한 프로세스 창을 갖춘 동일한 골격을 따릅니다.

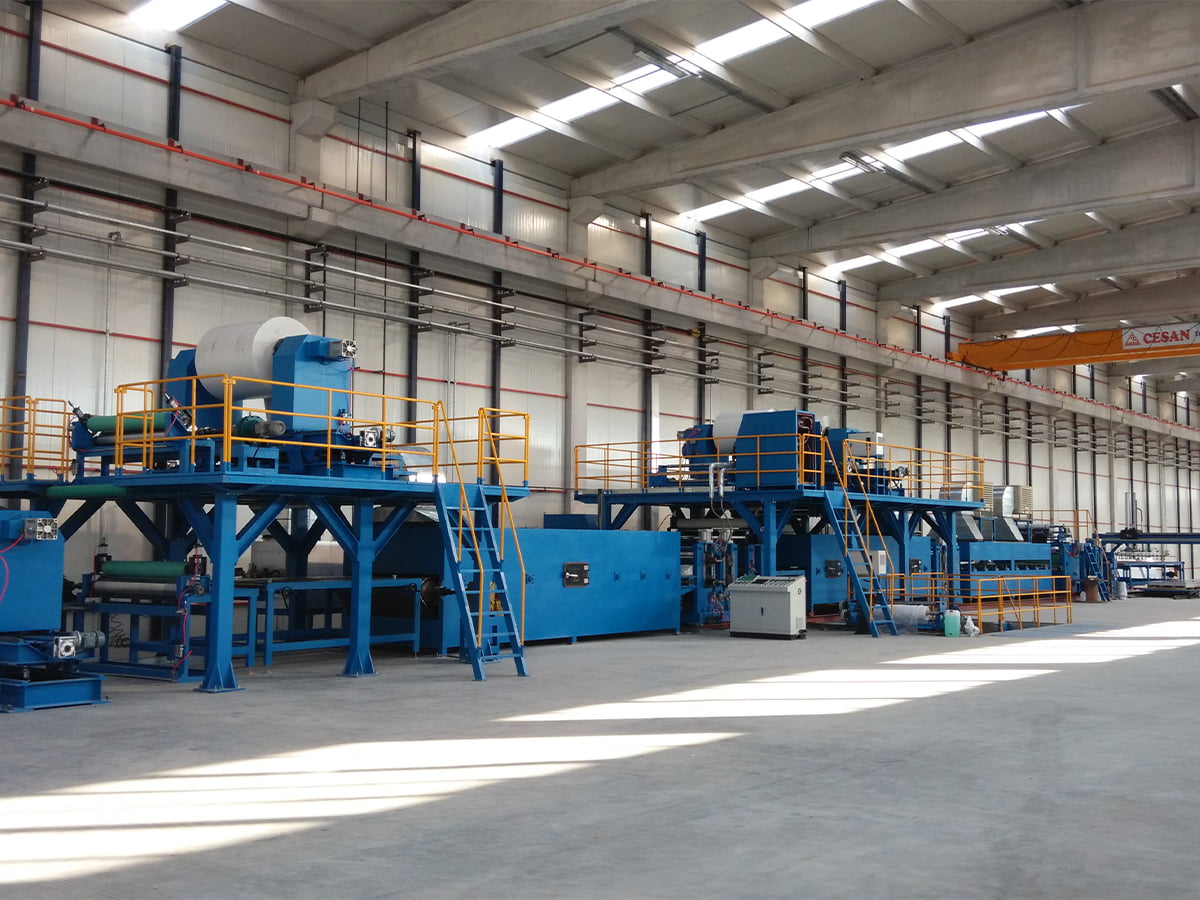

A2 코일 생산라인 / A2 ACP 복합라인 불연성 A2 출력을 위한 전용 라인은 설명된 것과 동일한 연속 코일-패널 프로세스를 따르지만 프로세스 창이 더 엄격하여 방화 패널 품질을 목표로 하는 공장에 적합합니다. 제품보기 →

구매하기 전에 확인해야 할 품질 벤치마크 및 공차

대부분의 품질 분쟁은 측정 가능한 몇 가지 특성으로 인해 발생하므로 이를 계약서에 기록하십시오. 0.5mm로 판매되는 0.4mm 스킨이 여백을 숨기는 가장 일반적인 방법이므로 마이크로미터로 스킨 두께를 확인합니다. 게이지를 사용하여 전체 코팅 빌드를 확인하고 PVDF 시스템이 25미크론 이상일 것으로 예상합니다. 고품질 패널의 경우 일반적으로 4N/mm 이상으로 지정되는 박리 강도 수치와 2미터 범위에 걸쳐 측정된 보우 한계에 대해 문의하십시오. 무게는 가장 저렴한 감사입니다. 공칭 빌드에 비해 무게가 낮은 시트는 코어나 스킨이 얇다는 것을 인정하기 때문입니다.

세로 막대형 차트는 동일한 클래딩 예산으로 경쟁하는 재료의 평방미터당 일반적인 중량을 비교합니다. 약 7kg/m2의 표준 4mm ACP 시트는 더 평평한 표면을 유지하면서 3mm 단단한 알루미늄을 언더컷합니다. 섬유 시멘트와 강판은 30~70% 더 많은 무게를 지탱하며, 이는 구조 프레임, 운송 비용 및 설치 시간에 따라 증가합니다. 장점은 건물 높이에 따라 더욱 넓어지며, 외관에 절약되는 모든 킬로그램은 브래킷과 하부 구조에 가해지는 하중을 줄여줍니다. 이 수치는 일반적인 상업용 빌드를 설명하며, 0.5mm 스킨과 밀도가 높은 A2 코어를 갖춘 더 무거운 ACP는 8kg/m2까지 올라가지만 여전히 그룹을 선도합니다. 무게를 선별 검사로 취급한 다음 기구를 사용하여 피부와 코팅 두께를 확인합니다.

시트 뒤의 생산 라인 선택

패널을 구매하는 경우 패널 뒤에 있는 줄이 데이터시트만큼 중요합니다. 패널을 만든다면 라인이 곧 사업이다. 연속 라인은 제어된 열과 꾸준한 닙 압력 하에서 스킨과 코어를 접착합니다. 이것이 바로 패널이 배치 출력보다 더 단단한 평탄도와 더 좁은 박리 강도 분산을 나타내는 이유입니다. 양방향 라인은 한 번의 패스로 두 스킨을 모두 코팅하고 접착하여 핸들링을 절단하고 대칭성을 향상시키는 반면, 단방향 레이아웃은 처리량을 교환하여 진입 비용을 낮춥니다. 한 라인에서 PE, B1 및 A2 핵심 화학 물질 간을 전환할 수 있는 능력은 공장이 서비스할 수 있는 제품 범위의 범위를 결정합니다.

연속 접합과 일괄 접합

배치 본딩 프레스는 비용이 저렴하고 단기 실행에 적합하지만, 일시 정지할 때마다 본드 라인의 온도와 압력 변화가 다시 발생합니다. 연속 라인은 더 많은 선행 투자를 요구하고 표준 폭으로 장기간 캠페인을 실행하는 공장에 보상을 제공합니다. 공급업체를 평가할 때 견적된 패널이 어느 라인에서 왔는지 물어본 다음 동일한 라인에서 평탄도 및 필 데이터를 요청하십시오.

전처리와 코팅 품질이 접착력과 색상 수명을 결정하기 때문에 업스트림 장비도 중요합니다. 라인은 가장 깨끗한 스테이지만큼만 좋습니다. 관련된 장비 범주에 대한 더 넓은 시각을 보려면 이 개요를 참조하십시오. 금속 복합 패널 생산 라인 범위, 구조화된 의사결정 경로에 대한 가이드는 다음과 같습니다. 고성능 금속복합패널 생산라인 선택 처리량, 제어 시스템 및 서비스 조건을 자세히 다룹니다.

장식용 및 방화 등급 부문을 모두 제공하는 공장은 종종 FR 출력을 위한 유연한 전용 라인을 운영합니다.

PE/B1-FR ACP 복합 라인 PLC 제어 및 선택 가능한 롤러 적층 기능을 갖춘 PE 및 B1 방화 등급 알루미늄 복합 패널을 생산하는 유연한 열 적층 라인으로 다음에 설명된 장식 및 방화 부문에 사용됩니다. 제품보기 →

ACP 시트가 유지되는 곳

ACP 시트는 4개의 광범위한 분야를 지배합니다. 레인스크린, 처마 밑면, 기둥 커버를 포함한 건물 클래딩은 화재 규정과 내후성 보증이 모두 적용되기 때문에 가장 크고 가장 까다롭습니다. 간판 및 길 안내는 방화 등급보다 성형성과 인쇄 품질이 더 중요한 얇은 PE 코어 시트를 사용합니다. 벽 라이닝부터 천장까지 내부 장식은 평탄도와 마감의 다양성을 중시하는 반면 운송 본체와 산업용 인클로저는 무게 이점을 활용합니다.

막대 차트는 하나의 감사된 설문조사가 아닌 일반적인 산업 패턴에서 도출된 이러한 분야의 대략적인 소비 분할을 보여줍니다. 외관 클래딩은 지금까지 가장 큰 점유율을 차지하고 인증 및 코팅 보증이 실제 상업적인 비중을 차지하는 부문이기도 합니다. 얇은 PE 코어 시트가 빠르게 전달되고 인쇄되기 때문에 간판은 꾸준한 볼륨 기반을 유지합니다. 인테리어 작업은 리노베이션 주기에 따라 증가하며 외부 프로젝트와 동일한 마감 팔레트를 재사용합니다. 운송 및 산업 수요는 물량이 적지만 허용 오차가 엄격하기 때문에 프리미엄을 지불하는 경우가 많습니다. 따라서 등급을 전환할 수 있는 유연한 라인이 4개 부문이 모두 공존하는 곳에서 승리하는 경향이 있습니다.

주요 시사점

필수 사항은 하나의 목록에 들어 있습니다.

1. 핵심을 먼저 읽으십시오. PE, FR 또는 A2에 따라 가격과 시트 설치 위치가 결정됩니다.
2. 브로셔가 아닌 도구를 사용하여 피부 두께, 코팅 구조 및 박리 강도를 확인하십시오.
3. 문서화된 평탄도 및 박리 데이터가 있는 연속 라인의 패널을 선호합니다.
4. 적용 분야에 핵심을 맞추십시오. 인테리어는 PE를 허용하고 고층 외관은 A2를 요구합니다.
5. 제조업체의 경우 핵심 등급 전반의 유연성을 통해 하나의 생산 자산을 여러 제품 시장으로 전환할 수 있습니다.

패널을 지정하든 생산하든 동일한 논리가 적용됩니다. 핵심이 제품을 정의하고 시트 뒤의 프로세스가 입증할 수 있는 품질을 정의합니다.
